SNQ系列安全光幕
...
特点：
◆提供2面或3面区域保护；
◆规格型号齐全，安装方便，接线简单；
◆完善的自检功能；
◆抗电磁、光干扰能力强；
◆抗振性强，防水、防尘性能优越；
◆控制器提供双路继电器信号输出，可选双路NPN/PNP信号输出；
◆LED指示工作及故障状态。
技术参数：
| 保护长度 | 2面保护 | 3面保护 |
| 0～6000mm | 0～4000mm | |
| 保护高度 | 光轴间距×（光束数-1） | |
| 光轴间距 | 20mm, 40mm, 80mm | |
| 检测精度 | 40mm, 60mm, 100mm | |
| 工作电源 | DC12V～24V | |
| 工作电流 | <200mA | |
| 负载电流 | <200mA | |
| 响应时间 | <10ms | |
| 诊断覆盖率 | >99% | |
| 平均无危险故障时间 | 120a | |
| 防护等级 | IP65 | |
| 工作温度 | –10°C ～ +55°C | |
| 环境湿度 | 20°C, RH ≤ 85% | |
| 抗光干扰 | 10000Lux (入射角≥ 5°) | |

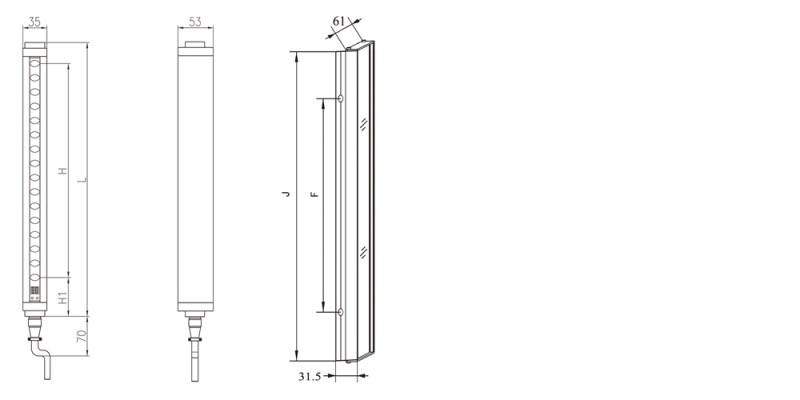

选型表：
| 光束 | 光轴间距20mm | 光轴间距40mm | 光轴间距80mm | ||||||||||||
| 规格 | H | L | F | J | 规格 | H | L | F | J | 规格 | H | L | F | J | |
| 2 | SNQ0280 | 80 | 225 | 110 | 290 | ||||||||||
| 4 | SNQ0440 | 120 | 225 | 110 | 290 | SNQ0480 | 240 | 385 | 270 | 450 | |||||
| 6 | SNQ0620 | 100 | 185 | 70 | 220 | SNQ0640 | 200 | 305 | 190 | 370 | SNQ0680 | 400 | 545 | 420 | 610 |
| 8 | SNQ0820 | 140 | 225 | 110 | 290 | SNQ0840 | 280 | 385 | 270 | 450 | SNQ0880 | 560 | 705 | 580 | 770 |
| 10 | SNQ1020 | 180 | 265 | 150 | 320 | SNQ1040 | 360 | 465 | 330 | 530 | SNQ1080 | 720 | 865 | 700 | 950 |
| 12 | SNQ1220 | 220 | 305 | 190 | 370 | SNQ1240 | 440 | 545 | 420 | 610 | |||||
| 14 | SNQ1420 | 260 | 345 | 230 | 410 | SNQ1440 | 520 | 625 | 500 | 690 | |||||
| 16 | SNQ1620 | 300 | 385 | 270 | 450 | SNQ1640 | 600 | 705 | 580 | 770 | |||||
| 18 | SNQ1820 | 340 | 425 | 310 | 490 | SNQ1840 | 680 | 785 | 620 | 850 | |||||
| 20 | SNQ2020 | 380 | 465 | 330 | 530 | SNQ2040 | 760 | 865 | 700 | 950 | |||||
| 22 | SNQ2220 | 420 | 505 | 370 | 570 | ||||||||||
| 24 | SNQ2420 | 460 | 545 | 420 | 610 | ||||||||||
| 26 | SNQ2620 | 500 | 585 | 460 | 650 | ||||||||||
| 28 | SNQ2820 | 540 | 625 | 500 | 690 | ||||||||||
| 30 | SNQ3020 | 580 | 665 | 540 | 730 | ||||||||||
