SFD系列安全光幕

特点：◆符合CE安全4级认证；◆规格型号多，适用范围广；◆自检功能完善；◆具有多种固定方式，安装方便快捷；◆抗电磁、光干扰能力强；◆抗振性能强，防水、防尘性能优越；◆具有工作状态、接线、故障指示；◆具有反向脉冲的双路NPN/PNP安全输出；◆具有EDM、辅助输出功能。参数：保护长度标...

产品详情

特点：

◆ 符合CE安全4级认证；

◆ 规格型号多，适用范围广；

◆ 自检功能完善；

◆具有多种固定方式，安装方便快捷；

◆ 抗电磁、光干扰能力强；

◆ 抗振性能强，防水、防尘性能优越；

◆ 具有工作状态、接线、故障指示；

◆ 具有反向脉冲的双路NPN/PNP安全输出；

◆ 具有EDM、辅助输出功能。

参数：

保护长度	标准：0~8m; A 型：0.3~8m
保护高度	见选型表
光轴间距	7.5mm, 15mm, 30mm
检测精度	14mm, 21mm, 36mm
工作电源	DC12V~24V
工作电流	<200mA
负载电流	<200mA
响应时间	（xx-1）×0.3+1ms，xx为光束数
诊断覆盖率	>99%
安全等级	PL e（EN ISO 13849-1）Type 4（EN 61496-1/EN 61496-2）
防护等级	IP65
工作温度	–10°C ~ +55°C
环境湿度	20°C, RH ≤85%
抗光干扰	10000Lux (入射角≥5°)
抗振动	频率:10~55Hz, 振幅:0.35mm
抗冲击	10g, 16ms, X,Y,Z轴，每轴1000次

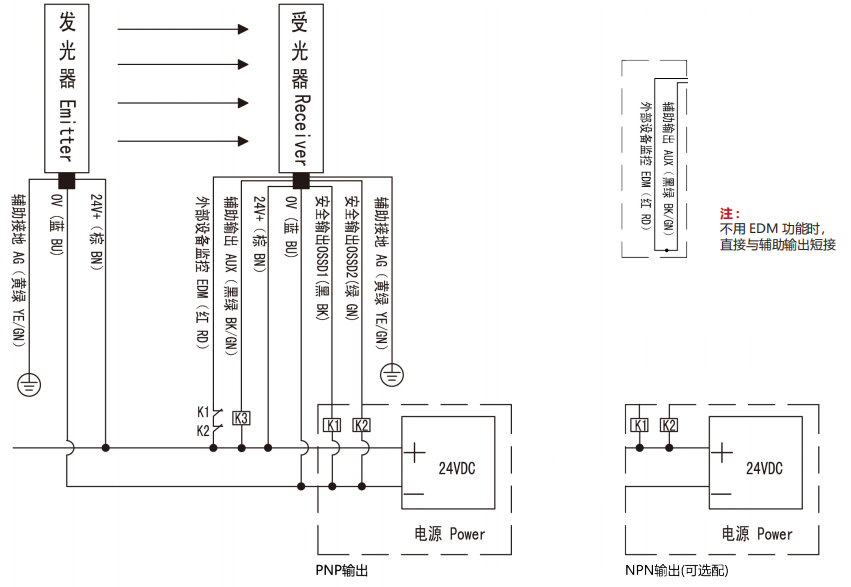

接线图：

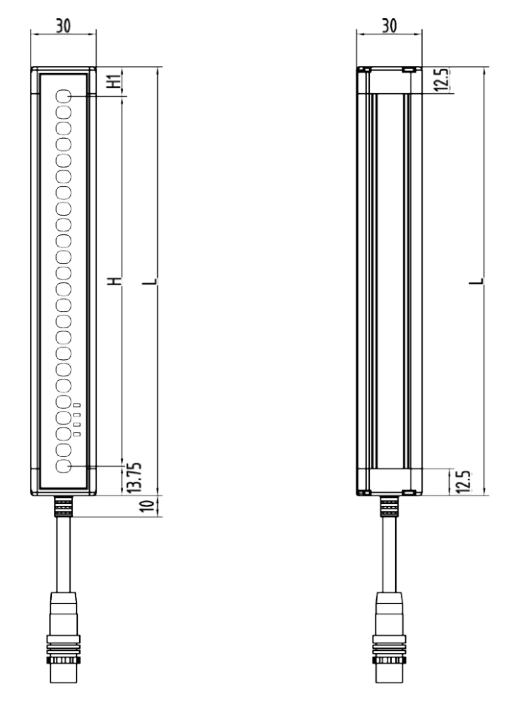

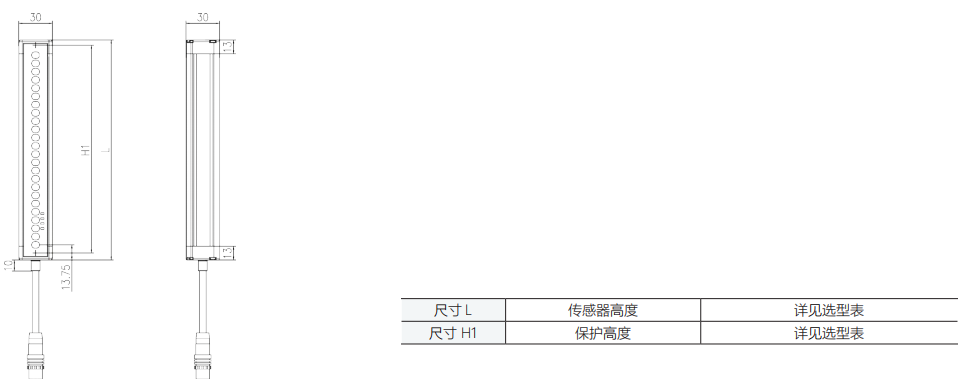

外形尺寸及选型表：

检测精度 14mm				检测精度 21mm				检测精度 36mm
规格	光束	H1	L	规格	光束	H1	L	规格	光束	H1	L
SFD140172□	24	194	200	SFD210165□	12	201	200	SFD360150□	6	216	200
SFD140232□	32	254	260	SFD210225□	16	261	260	SFD360210□	8	276	260
SFD140292□	40	314	320	SFD210285□	20	321	320	SFD360270□	10	336	320
SFD140352□	48	374	380	SFD210345□	24	381	380	SFD360330□	12	396	380
SFD140412□	56	434	440	SFD210405□	28	441	440	SFD360390□	14	456	440
SFD140472□	64	494	500	SFD210465□	32	501	500	SFD360450□	16	516	500
SFD140532□	72	554	560	SFD210525□	36	561	560	SFD360510□	18	576	560
SFD140592□	80	614	620	SFD210585□	40	621	620	SFD360570□	20	636	620
SFD140652□	88	674	680	SFD210645□	44	681	680	SFD360630□	22	696	680
SFD140712□	96	734	740	SFD210705□	48	741	740	SFD360690□	24	756	740
SFD140772□	104	794	800	SFD210765□	52	801	800	SFD360750□	26	816	800
SFD140832□	112	854	860	SFD210825□	56	861	860	SFD360810□	28	876	860
SFD140892□	120	914	920	SFD210885□	60	921	920	SFD360870□	30	936	920
SFD140952□	128	974	980	SFD210945□	64	981	980	SFD360930□	32	996	980
SFD141012□	136	1034	1040	SFD211005□	68	1041	1040	SFD360990□	34	1056	1040
SFD141072□	144	1094	1100	SFD211065□	72	1101	1100	SFD361050□	36	1116	1100
SFD141132□	152	1154	1160	SFD211125□	76	1161	1160	SFD361110□	38	1176	1160
SFD141192□	160	1214	1220	SFD211185□	80	1221	1220	SFD361170□	40	1236	1220
SFD141252□	168	1274	1280	SFD211245□	84	1281	1280	SFD361230□	42	1296	1280
SFD141312□	176	1334	1340	SFD211305□	88	1341	1340	SFD361290□	44	1356	1340
SFD141372□	184	1394	1400	SFD211365□	92	1401	1400	SFD361350□	46	1416	1400
SFD141432□	192	1454	1460	SFD211425□	96	1461	1460	SFD361410□	48	1476	1460
SFD141492□	200	1514	1520	SFD211485□	100	1521	1520	SFD361470□	50	1536	1520
SFD141552□	208	1574	1580	SFD211545□	104	1581	1580	SFD361530□	52	1596	1580
SFD141612□	216	1634	1640	SFD211605□	108	1641	1640	SFD361590□	54	1656	1640
SFD141672□	224	1694	1700	SFD211665□	112	1701	1700	SFD361650□	56	1716	1700
				SFD211725□	116	1761	1760	SFD361710□	58	1776	1760
				SFD211785□	120	1821	1820	SFD361770□	60	1836	1820
				SFD211845□	124	1881	1880	SFD361830□	62	1896	1880

标黄型号保护距离0~5m
