MCI 系列安全光幕

特点：◆规格型号齐全，安装方便，接线简单；◆完善的自检功能；◆抗电磁、光干扰能力强；◆抗振性强，防水、防尘性能优越；◆LED指示工作和故障状态；◆光同步技术，接线简单，节省安装时间。参数：保护长度0~8000mm保护高度见选型表光轴间距10mm,20mm,40mm，80mm检测精度19mm,29mm,49mm，89mm工作电源DC...

产品详情

特点：

◆ 规格型号齐全，安装方便，接线简单；

◆ 完善的自检功能；

◆ 抗电磁、光干扰能力强；

◆ 抗振性强，防水、防尘性能优越；

◆ LED指示工作和故障状态；

◆ 光同步技术，接线简单，节省安装时间。

参数：

保护长度	0~8000mm
保护高度	见选型表
光轴间距	10mm, 20mm, 40mm，80mm
检测精度	19mm, 29mm, 49mm，89mm
工作电源	DC24V
工作电流	<200mA
负载电流	<200mA
响应时间	<20ms(80束光束内)
诊断覆盖率	>99%
平均危险失效间隔时间	120a
安全等级	PL c (EN ISO 13849)
防护等级	IP65
工作温度	–10°C ~ +55°C
环境湿度	20°C, RH ≤85%
抗光干扰	10000Lux (入射角≥5°)
抗振动	频率:10~55Hz, 振幅:0.35mm
抗冲击	10g, 16ms, X,Y,Z轴，每轴1000次

接线图：

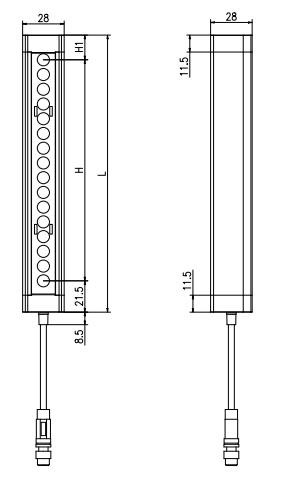

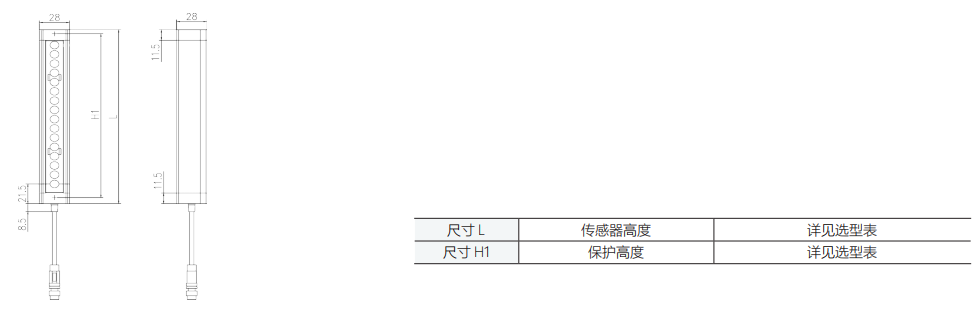

外形尺寸及选型表：

光轴间距 10mm				光轴间距 20mm				光轴间距40mm
规格	光束	H1	L	规格	光束	H1	L	规格	光束	H1	L
MCⅠ1610	16	179	188	MCⅠ 0820	8	189	188	MCⅠ 0440	4	209	188
MCⅠ2010	20	219	228	MCⅠ 1020	10	229	228	MCⅠ 0640	6	289	268
MCⅠ2410	24	259	268	MCⅠ 1220	12	269	268	MCⅠ 0840	8	369	348
MCⅠ2810	28	299	308	MCⅠ 1420	14	309	308	MCⅠ 1040	10	449	428
MCⅠ3210	32	339	348	MCⅠ 1620	16	349	348	MCⅠ 1240	12	529	508
MCⅠ3610	36	379	388	MCⅠ 1820	18	389	388	MCⅠ 1440	14	609	588
MCⅠ4010	40	419	428	MCⅠ 2020	20	429	428	MCⅠ 1640	16	689	668
MCⅠ4410	44	459	468	MCⅠ 2220	22	469	468	MCⅠ 1840	18	769	748
MCⅠ4810	48	499	508	MCⅠ 2420	24	509	508	MCⅠ 2040	20	849	828
MCⅠ5210	52	539	548	MCⅠ 2620	26	549	548	MCⅠ 2240	22	929	908
MCⅠ5610	56	579	588	MCⅠ 2820	28	589	588	MCⅠ 2440	24	1009	988
MCⅠ6010	60	619	628	MCⅠ 3020	30	629	628	MCⅠ 2640	26	1089	1068
MCⅠ6410	64	659	668	MCⅠ 3220	32	669	668	MCⅠ 2840	28	1169	1148
MCⅠ6810	68	699	708	MCⅠ 3420	34	709	708	MCⅠ 3040	30	1249	1228
MCⅠ7210	72	739	748	MCⅠ 3620	36	749	748	MCⅠ 3240	32	1329	1308
MCⅠ7610	76	779	788	MCⅠ 3820	38	789	788	MCⅠ 3440	34	1409	1388
MCⅠ8010	80	819	828	MCⅠ 4020	40	829	828	MCⅠ 3640	36	1489	1468
MCⅠ8410	84	859	868	MCⅠ 4220	42	869	868	MCⅠ 3840	38	1569	1548
MCⅠ8810	88	899	908	MCⅠ 4420	44	909	908	MCⅠ 4040	40	1649	1628
MCⅠ9210	92	939	948	MCⅠ 4620	46	949	948	MCⅠ 4240	42	1729	1708
MCⅠ9610	96	979	988	MCⅠ 4820	48	989	988	MCⅠ 4440	44	1809	1788
MCⅠ10010	100	1019	1028	MCⅠ 5020	50	1029	1028	MCⅠ 4640	46	1889	1868
MCⅠ10410	104	1059	1068	MCⅠ 5220	52	1069	1068	MCⅠ 4840	48	1969	1948
MCⅠ10810	108	1099	1108	MCⅠ 5420	54	1109	1108	光轴间距80mm
MCⅠ11210	112	1139	1148	MCⅠ 5620	56	1149	1148	MCⅠ 0280	2	249	188
MCⅠ11610	116	1179	1188	MCⅠ 5820	58	1189	1188	MCⅠ 0380	3	329	268
MCⅠ12010	120	1219	1228	MCⅠ 6020	60	1229	1228	MCⅠ 0480	4	409	348
MCⅠ12410	124	1259	1268	MCⅠ 6220	62	1269	1268	MCⅠ 0580	5	489	428
MCⅠ12810	128	1299	1308	MCⅠ 6420	64	1309	1308	MCⅠ 0680	6	569	508
MCⅠ13210	132	1339	1348	MCⅠ 6620	66	1349	1348	MCⅠ 0780	7	649	588
MCⅠ13610	136	1379	1388	MCⅠ 6820	68	1389	1388	MCⅠ 0880	8	729	668
MCⅠ14010	140	1419	1428	MCⅠ 7020	70	1429	1428	MCⅠ 0980	9	809	748
MCⅠ14410	144	1459	1468	MCⅠ 7220	72	1469	1468	MCⅠ 1080	10	889	828
MCⅠ14810	148	1499	1508	MCⅠ 7420	74	1509	1508	MCⅠ 1180	11	969	908
MCⅠ15210	152	1539	1548	MCⅠ 7620	76	1549	1548	MCⅠ 1280	12	1049	988
MCⅠ15610	156	1579	1588	MCⅠ 7820	78	1589	1588	MCⅠ 1380	13	1129	1068
